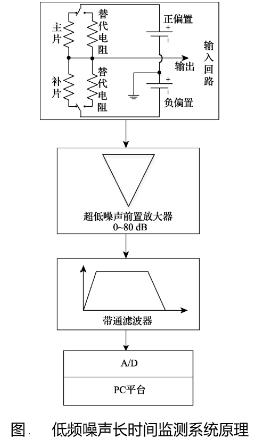

為了準確監測紅外探測器低頻噪聲的變化，構建的噪聲測試系統由輸入回路、低噪聲前置放大器和噪聲采集與分析系統等幾個部分構成，系統原理如下圖所示：

  輸入回路為紅外探測器提供偏置，并通過合適的激勵激發探測器的低頻噪聲，便于后續模塊對該噪聲進行分析處理。
  紅外探測器內部的主片與補片組成電阻橋路的結構，為了區分是主片還是補片（或兩者同時）引起探測器噪聲的變化，使用了2個替代電阻，替代電阻使用噪聲性能較好的線繞電阻器，且電阻值與主片（補片）的阻值相等，如上圖所示。外部施加的直流偏置電壓使探測器保持在正常工作狀態，同時也用來激發探測器內部的潛在噪聲源，為了避免電壓源的噪聲對測試精度的影響，采用兩種設計方案：短時間測量時，選用本底噪聲非常低的鎳氫電池組供電，長時間監測時，通過精心設計的低噪聲線性串聯穩壓電源供電。
  為了準確定位探測器的噪聲源，設計了4種測試狀態，紅外探測器廠家介紹到：
  1、熱噪聲測試，圖中的偏置電源輸入端全部接地，主片與補片同時接入測試回路，測試探測器在零偏壓下的熱噪聲。
  2、總噪聲測試，偏置電源輸入端接入合適的偏置電壓，主片與補片同時接入測試回路，測試紅外探測器特定偏置下的總噪聲。
  3、主片噪聲測試，偏置電源輸入端接入合適的偏置電壓，主片接入測試回路，補片用替代電阻代替，測試主片在特定偏置下的噪聲特性。
  4、補片噪聲，偏置電源輸入端接入合適的偏置電壓，補片接入測試回路，主片用替代電阻代替，測試補片在特定偏置下的噪聲特性。
  采取了一系列的措施來避免輸入回路中的干擾對測試精度的影響。測量過程中，將紅外探測器的聚光鍺窗口遮擋，以避免環境光線變化帶來的干擾；采用多層屏蔽的方式，使用屏蔽電纜連接輸入回F路與后級的低噪聲前置的放大器，避免外界電磁干擾的影響。最后利用線繞電阻的熱噪聲為測試系統進行校準。
